Scudo 9 - Arch.Edile

Scudo 9

Barriera antirumore con legno mineralizzato

VOCE DI CAPITOLATO: Struttura verticale di sostegno realizzata mediante montanti metallici HEA/HEB in acciaio zincati a caldo per immersione e verniciati.

Pannelli orizzontali fonoassorbenti prefabbricati, costituiti da uno strato portante in calcestruzzo C35/45, con armatura in acciaio tipo B450, eventualmente colorato in massa con pigmenti inorganici a base di ossido di ferro ed uno strato di rivestimento fonoassorbente, formato da elementi vibro-compressi, assemblati in fase di getto alla struttura portante, realizzati con impasto di legno-cemento di dimensioni modulari eventualmente colorati in massa con pigmenti inorganici a base di ossidi di ferro.

Colori
Caratteristiche tecniche del pannello fonoassorbente

STRATO IN CALCESTRUZZO ARMATO LATO RICETTORE

Calcestruzzo strutturale: Densità kg/mc 2500
Resistenza a 28 giorni: ≥ 45 N/mm2
Tipo di armatura: Rete elettrosaldata dimensioni maglia 15 x 15 ferro diam 8 mm
Caratteristiche ferro: B 450 C

STRATO FONO-ASSORBENTE LATO SORGENTE

Legno mineralizzato cippato di abete-Calcestruzzo: Densità kg/mc 680 +/- kg/mc 20

Resistenza ai cicli di gelo e disgelo: Deterioramento dopo 25 cicli di gelo e disgelo secondo UNI EN 14474:2005 ed UNI EN 15498:2008 (Rapporto di prova Istituto Giordano)

Indice potere assorbimento acustico: ≥ A3, DLalfa 9 dB secondo UNI EN ISO 354:2003 ed UNI EN 1793-1:2017 con riferimento alla norma armonizzata UNI EN 14388:2005/EC 1-2011 (Rapporto di prova Istituto Giordano)

Indice isolamento acustico via aerea: ≥ B3, DLR 31 dB secondo UNI EN ISO 10140-2:2010 e UNI EN 1793-2:2018 con riferimento alla norma armonizzata UNI EN 14388:2005/EC 1-2011 (Rapporto di prova Istituto Giordano)

Resistenza al fuoco da sterpaglie: Classe 3 secondo UNI EN 1794-2:2011 (Rapporto di prova Istituto Giordano)

Riflessione luminosa: Classe 3 secondo Uni EN 1794-2 con riferimento alla norma armonizzata UNI EN 14388:2005/EC 1-2011 (Rapporto di prova Istituto Giordano)

Resistenza all’impatto causato da pietre: Conforme secondo EN 1794-1:2019 (Rapporto di prova Istituto Giordano)

Riflessione sonora in campo diretto: DLRI (200 -5000 HZ) 6 dB secondo UNI EN 1793-5:2016 (Rapporto di prova Nebla Quadro)

Isolamento acustico per via aerea in campo diretto:
– risultato per elemento acustico DLSI,E (200 -5000 HZ) 35 dB
– risultato per il montante DLSI,P (200 -5000 HZ) 34 dB
– risultato della condizione globale (media di elemento e montante) DLSI,g (200 -5000 HZ) 35 dB dB secondo UNI EN 1793-6:2018 (Rapporto di prova Nebla Quadro)

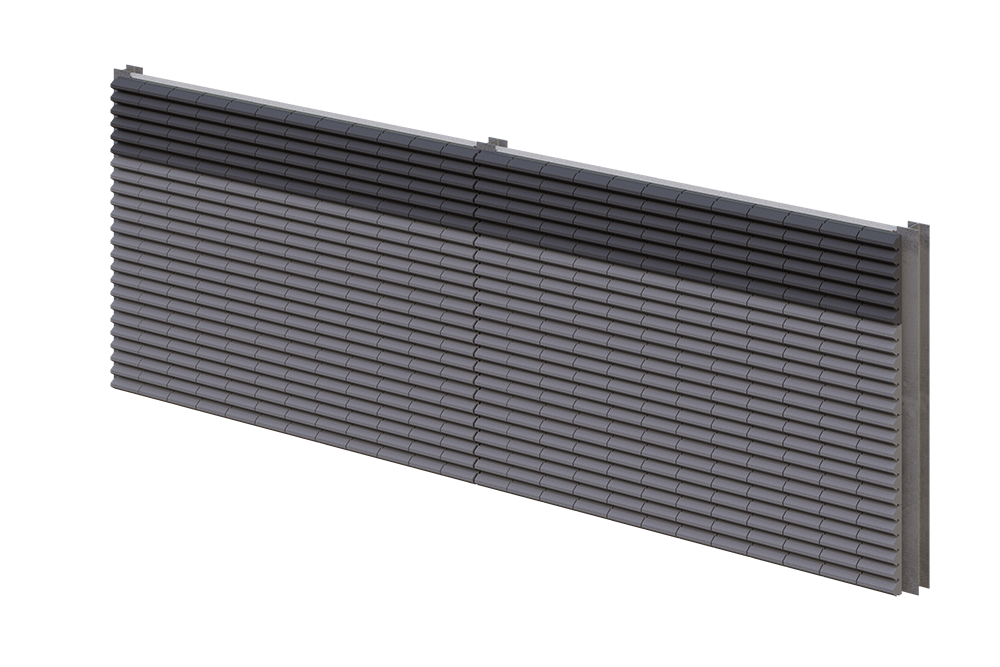

Prospetto
lato sorgente
Prospetto
lato ricettore

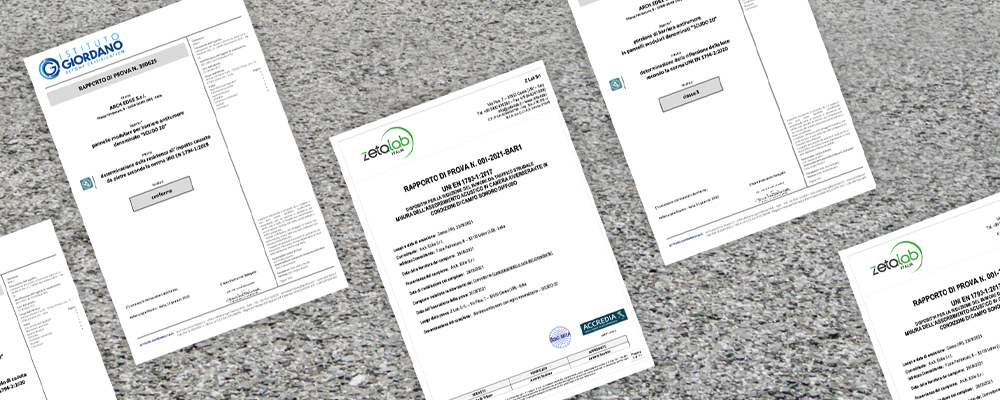

Certificazioni e Sostenibilità

Tutti i prodotti Arch.Edile sono ideati rispettando gli standard e le linee guida di conformità, con l’obiettivo di salvaguardare la vita dell’uomo e l’ambiente che lo circonda.

Ogni progetto è realizzato con cura ed efficenza. Cosa distingue Scudo :

  • Qualità estetica grazie all’utilizzo di materiali adattabili sia sotto il profilo estetico che di sostenibilità ambientale.
  • Azzeramento della manutenzione e rapidità d’installazione, permettendo la messa in posa anche in siti ostili o di gran traffico
  • Ottime prestazioni acustiche
  • Ineccepibile durabilità e capacità di resistere ad agenti atmosferici di vario tipo
  • Ampia possibilità di personalizzazione

Desideri avere maggiori informarzioni sulle certificazioni di Scudo 9? Contattaci.
